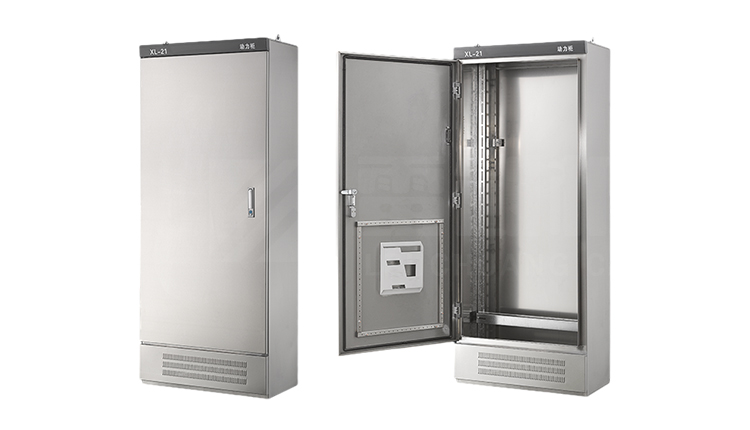

一、動力柜柜殼的基本結構

　　動力柜柜殼通常由框架、門板、頂蓋、底板、安裝板及密封件等部分組成：

　　框架：采用高強度冷軋鋼板或鋁合金型材，通過焊接或螺栓連接形成剛性結構，承擔整體承重與抗變形功能。

　　門板：前門一般為可開啟式設計，配備防銹鉸鏈和鎖具，部分高端型號支持三防(防塵、防水、防腐蝕)處理。

　　頂蓋與底板：頂蓋常設計為斜面或?qū)Я鹘Y(jié)構，防止積水;底板預留進出線孔，并配置密封膠圈以隔絕潮氣。

　　安裝板：用于固定斷路器、接觸器等電氣元件，需具備導電性或絕緣性，具體取決于柜內電路設計。

　　二、柜殼的核心功能

　　1.機械防護

　　抵御外力沖擊：雷創電氣柜殼通過有限元分析優化結構，可承受IEC 62262標準規定的IK10等級沖擊(相當于20焦耳沖擊能量)。

　　抗震性能：符合GB/T 2423.10標準，適用于地震烈度8度及以上區域。

　　2.環境防護

　　防護等級：主流產品達到IP54(防塵、防濺水)至IP65(塵密、防噴水)，特殊環境可定制IP66等級。

　　散熱設計：柜體頂部或側面設置散熱孔，搭配強制風冷系統，確保內部溫度≤70℃(環境溫度40℃時)。

　　3.電磁屏蔽

　　采用鍍鋅鋼板或噴涂導電涂層，有效抑制電磁干擾(EMI)，滿足工業自動化設備對信號穩定性的要求。

　　三、材料選擇與工藝

　　1.主體材料

　　冷軋鋼板(SPCC)：厚度1.5-2.0mm，表面噴塑處理，性價比高，適用于常規工業環境。

　　不銹鋼(SUS304)：耐腐蝕性強，適用于化工、沿海等腐蝕性場景。

　　工程塑料(ABS/PC)：輕量化設計，但承載力有限，多用于小型配電箱。

　　2.表面處理

　　雷創電氣采用“酸洗→磷化→靜電噴涂”三道工序，涂層厚度60-80μm，耐鹽霧試驗≥1000小時，遠超行業平均水平。

　　四、柜殼的標準化與定制化

　　1.標準尺寸

　　遵循GB/T 3047.1標準，常見寬度600/800/1000mm，深度600-1200mm，高度1800-2200mm，適配不同容量需求。

　　2.模塊化設計

　　支持橫向或縱向擴展，例如通過增加側板模塊實現并柜，或預留通風窗、觀察窗等選配組件。

　　3.特殊環境適配

　　戶外型：增加遮陽罩、雙層門結構，適應-40℃至+70℃溫區。

　　戶外型：增加遮陽罩、雙層門結構，適應-40℃至+70℃溫區。

　　動力柜柜殼是電氣安全的“第一道防線”，其設計需兼顧機械強度、環境適應性與可維護性。雷創電氣通過材料創新、工藝升級與標準化生產，為電力、冶金、新能源等領域提供了可靠的柜體解決方案。無論是基礎功能還是定制化需求，其產品均體現了對安全與效率的深度理解，成為現代配電系統的重要基石。
